¶ Manuel du panneau de démonstration Luqas

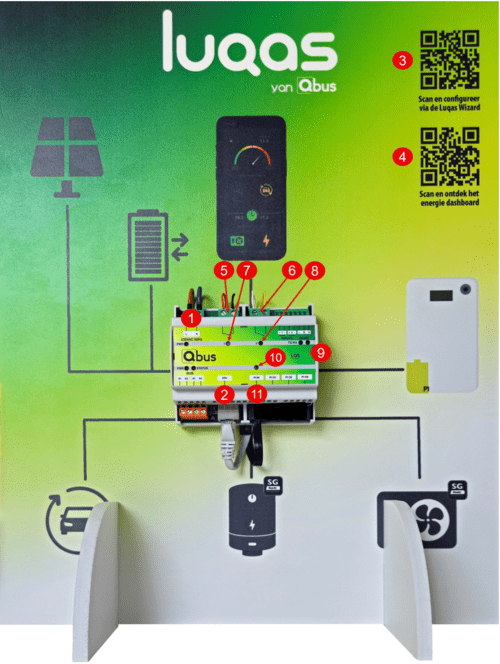

¶ Front panel view
| No | Description |
|---|---|
| 1 | Connexion de l'alimentation pour le module Luqas |
| 2 | Connexion du port Ethernet |
| 3 | QR-code vers le site web de l'assistant de démonstration Luqas |
| 4 | QR-code vers le site web du tableau de bord énergétique |
| 5 | Relais 1 pour la pompe à chaleur |
| 6 | Relais 2 pour la pompe à chaleur |
| 7 | LED d'état du relais 1 |
| 8 | LED d'état du relais 2 |
| 9 | L'appareil de test |
| 10 | LED d'état du P1 |
| 11 | Données P1 simulées provenant du simulateur connecté à l'entrée P1 du banc de test Luqas |

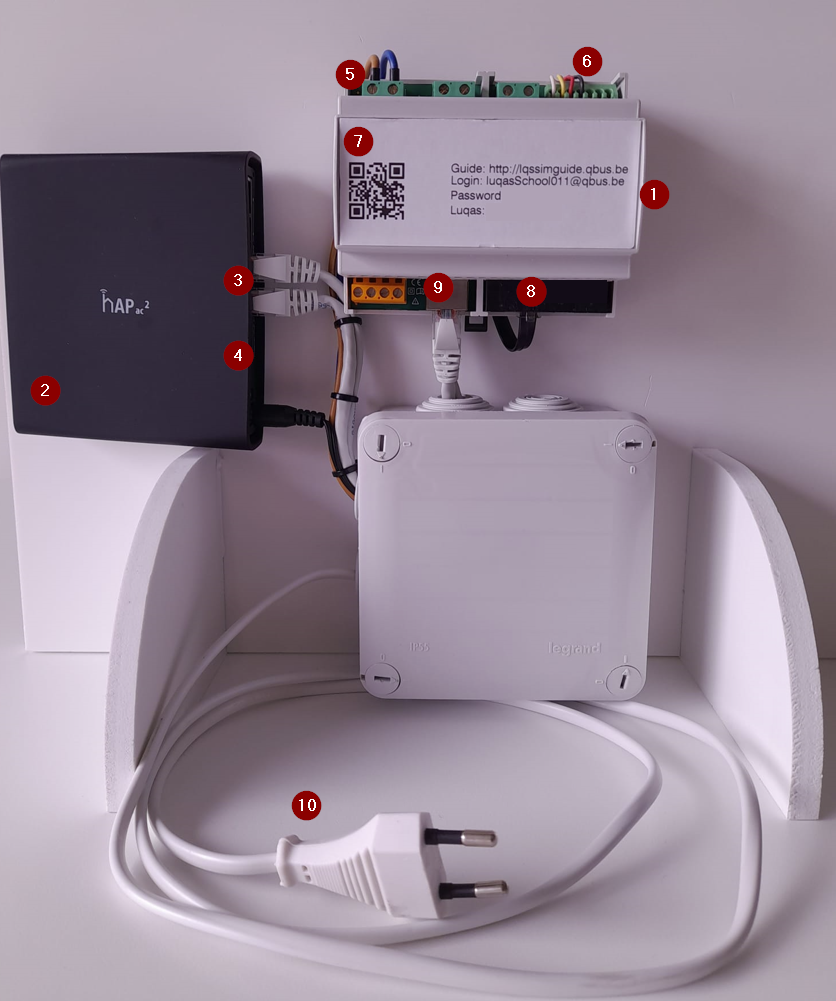

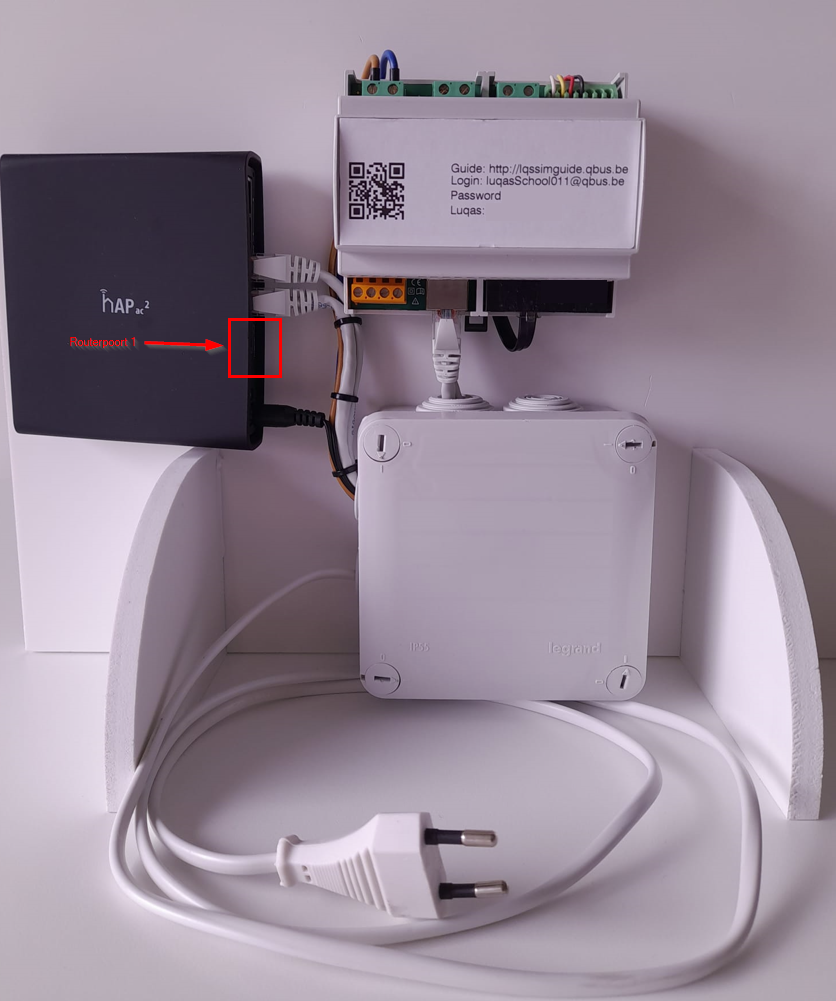

¶ Back panel view
| No. | Beschrijving |
|---|---|
| 1 | Identifiants de connexion |
| 2 | Routeur Mikrotik |
| 3 | Câble Ethernet du port 5 du routeur pour le Luqas ou le simulateur Luqas |
| 4 | Câble Ethernet du port 4 du routeur pour le Luqas ou le simulateur Luqas |
| 5 | Connexion de l'alimentation pour le simulateur Luqas |
| 6 | Ports d'entrée connectés à l'avant du Luqas. Permet de contrôler la pompe à chaleur |
| 7 | Simulateur Luqas |
| 8 | Sortie du port P1 du simulateur Luqas vers l'entrée P1 du Luqas |
| 9 | Connexion du port Ethernet pour envoyer des données vers le serveur |
| 10 | Câble d'alimentation |
¶ Identifiants de connexion et explications
Vous trouverez cet autocollant à l'arrière du panneau de démonstration en haut à gauche.
| No. | Beschrijving |
|---|---|
| 1 | Le QR-code vous dirige vers le site web avec plus d'explications sur le module Luqas et le simulateur Luqas. |
| 2 | Ceci est le lien URL vers le site web contenant les explications sur le module Luqas et le simulateur Luqas. |
| 3 | Sous "Login", vous trouverez les identifiants de connexion pour vous connecter au site web Qbus Control. |
| 4 | Sous "Password", vous trouverez les identifiants de connexion pour vous connecter au site web Qbus Control. |
| 5 | Le numéro de série du module Luqas. |
Les identifiants de connexion sont valables à la fois pour Qbus Control et pour le simulateur Luqas.
¶ Avant de démarrer.
- Branchez l'alimentation.
- Assurez-vous que le routeur Mikrotik est connecté à un réseau local via un câble réseau ou via le Wi-Fi.
- Accédez au site web Qbus Control (www.qbuscontrol.be) et au site web du simulateur Luqas (https://luqasschoolXXX.qbus.be/ui où XXX doit être remplacé par un chiffre). Nous recommandons d'ouvrir les deux onglets en même temps en mode écran partagé pour une meilleure vue d'ensemble.
¶ Connectez votre panneau de démonstration à Internet.
¶ Option 1 : Internet via câble
Branchez le câble réseau avec internet sur le port 1 du routeur Mikrotik. Le câble réseau ne doit pas être connecté à d'autres ports.
¶ Option 2 : Internet sans fil via Wi-Fi
Demandez l'aide d'une personne expérimentée en matière de routeurs.

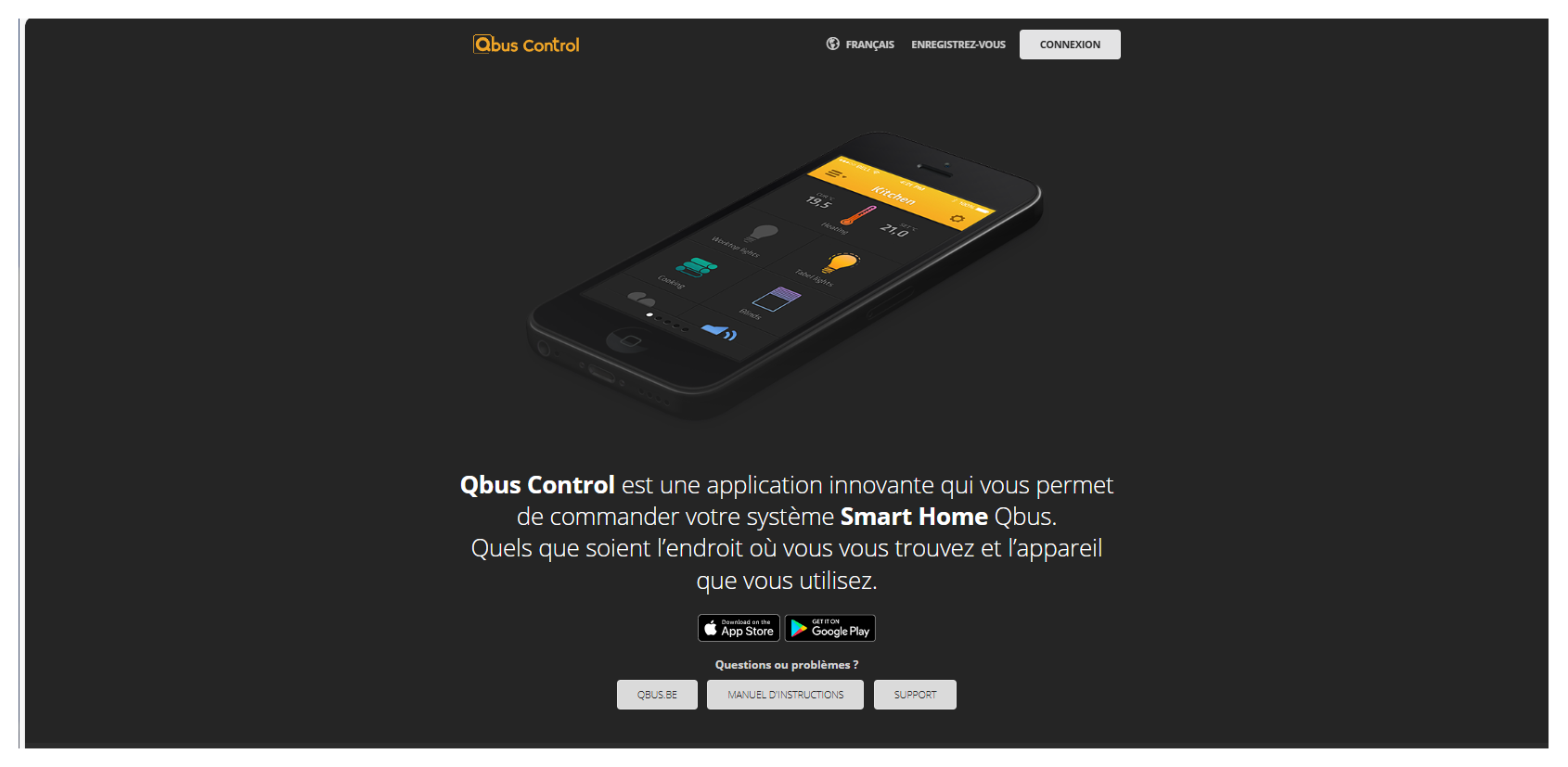

¶ Qbus Control
Pour ajouter Luqas à l'environnement Qbus Control, allez sur https://qbuscontrol.com/. Connectez-vous avec les identifiants fournis.
Attention, ne changez pas le mot de passe.

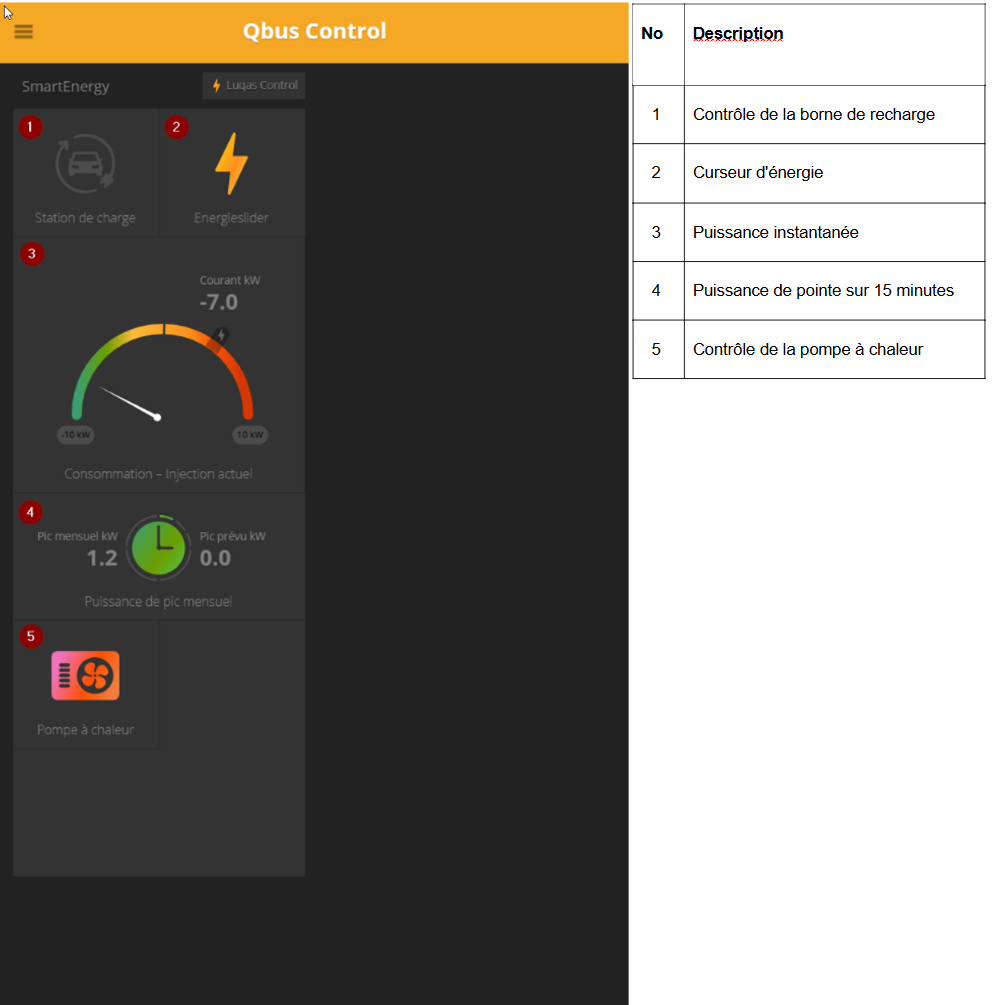

¶ Dashboard

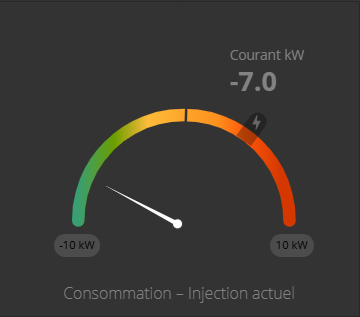

¶ Puissance instantanée
En haut, nous voyons le compteur de la puissance instantanée. Sur ce compteur, vous pouvez immédiatement voir ce qui est prélevé ou injecté dans le réseau. Si celui-ci est à 0, rien n'est prélevé ni injecté. Si l'aiguille du compteur pointe vers la gauche, cela signifie qu'il y a injection. Si l'aiguille pointe vers la droite, cela signifie qu'il y a prélèvement du réseau.

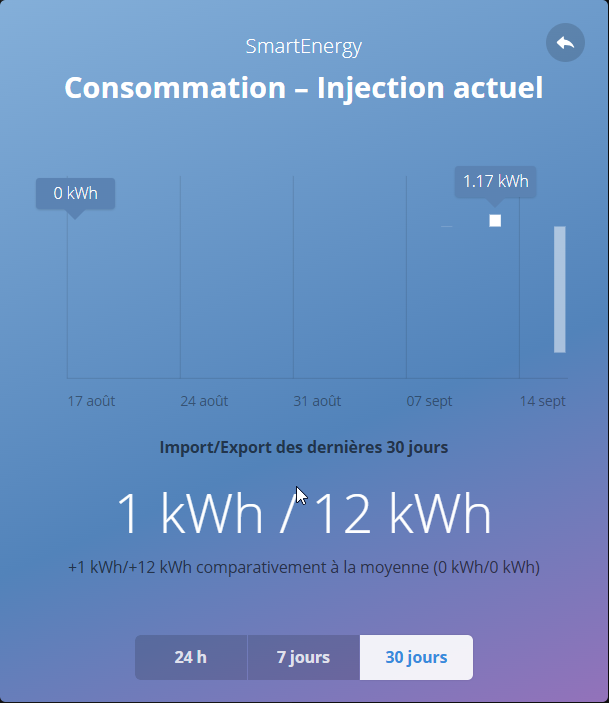

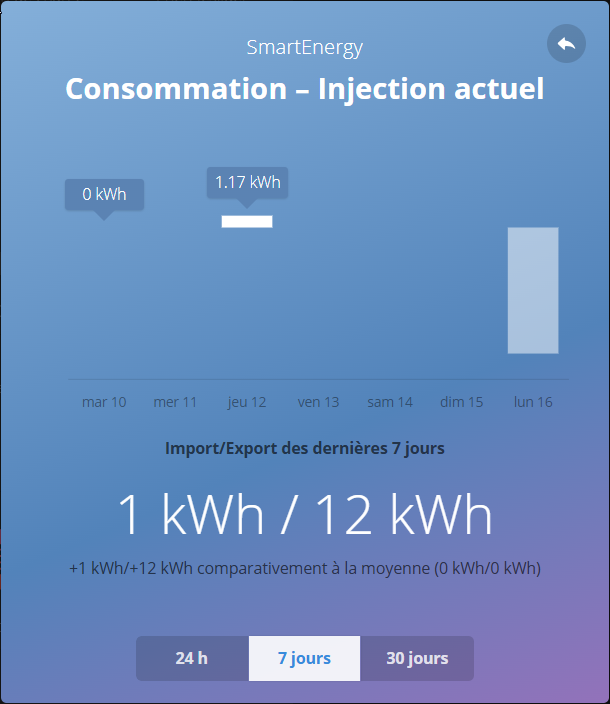

¶ Historique

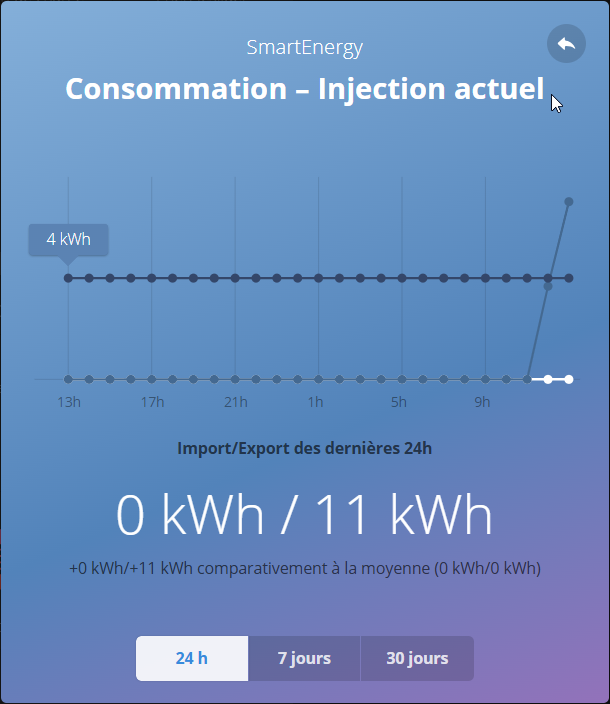

En cliquant sur l'aiguille, vous pouvez consulter l'historique de base. Cela peut être fait par heure pour les dernières 24 heures ou par jour pour les 7 ou 30 derniers jours.
¶ Puissance de pointe de quart d’heure
|
Cette horloge vous montre la pointe mensuelle actuelle et la pointe de quart d'heure prévue.
À gauche, vous voyez la pointe de quart d'heure actuelle de ce mois-ci.
À droite, vous voyez la pointe de quart d'heure prévue. Celle-ci représente la pointe estimée pour le prochain quart d'heure, calculée selon un algorithme breveté au niveau européen.
Une horloge verte indique que la pointe de quart d'heure prévue est inférieure à la pointe actuelle. Une horloge rouge indique que la pointe de quart d'heure sera dépassée.

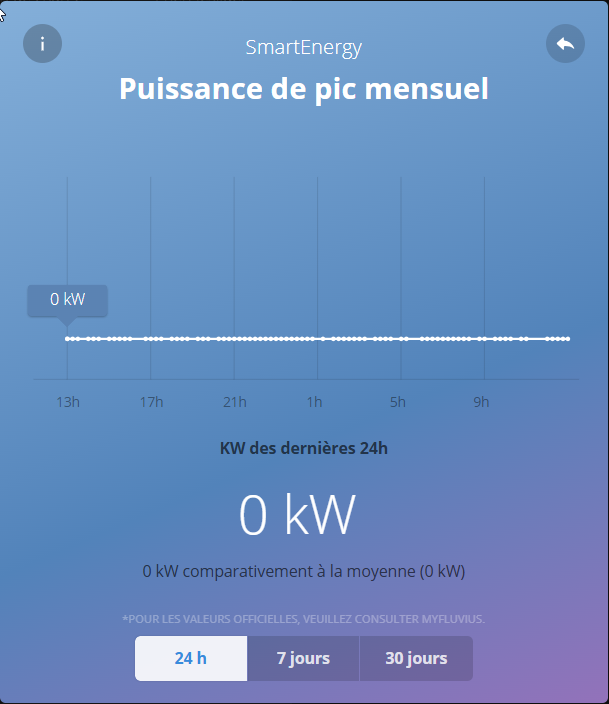

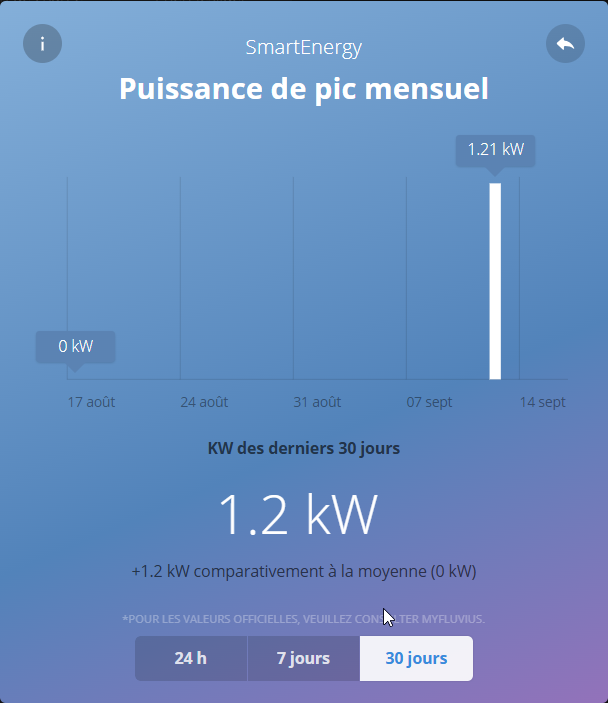

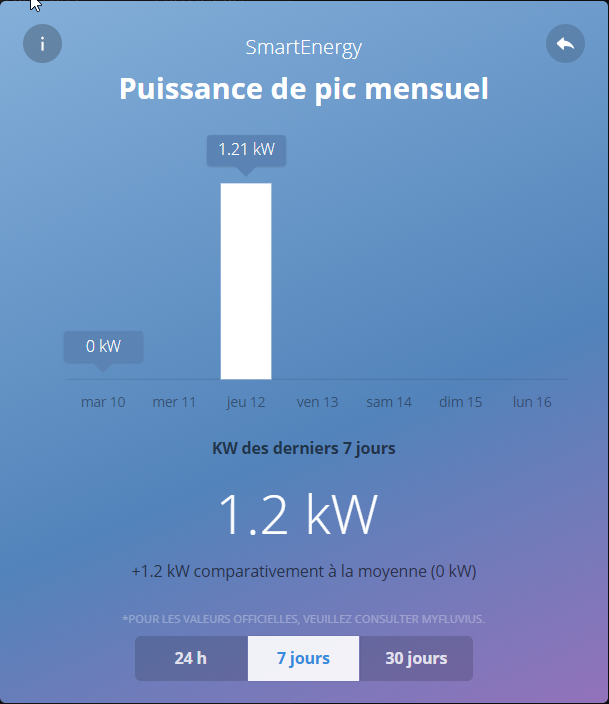

¶ Historique
Vous pouvez également consulter un graphique pour cette fonction :
Un alarme peut être configurée via le menu des paramètres afin de recevoir une notification push ou un e-mail lorsque la pointe de quart d'heure sera dépassée.

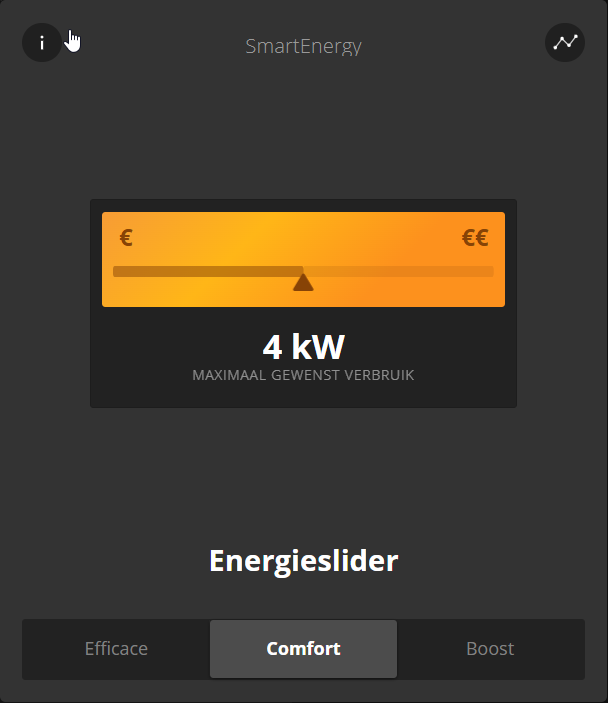

¶ Curseur d’énergie
Ce curseur vous permet de définir la puissance maximale autorisée pour la maison. Le module Luqas veille à ce que cette limite ne soit pas dépassée en contrôlant les consommateurs tels que la pompe à chaleur ou la borne de recharge. De cette manière, vous pouvez ajuster cette limite vous-même, en fonction de la situation.
Ajustez cela en cliquant sur l'icône et en déplaçant le curseur vers la gauche ou la droite
Il existe également 3 options de choix standard :
- Efficace : pour une consommation écologique et faible
- Confort : pour un fonctionnement normal
- Boost : ici, une puissance est libérée pour permettre à la borne de recharge/pompe à chaleur de fonctionner librement
Sur le compteur, vous pouvez voir la valeur définie par le curseur d'énergie. C'est le petit bloc gris sur le curseur.

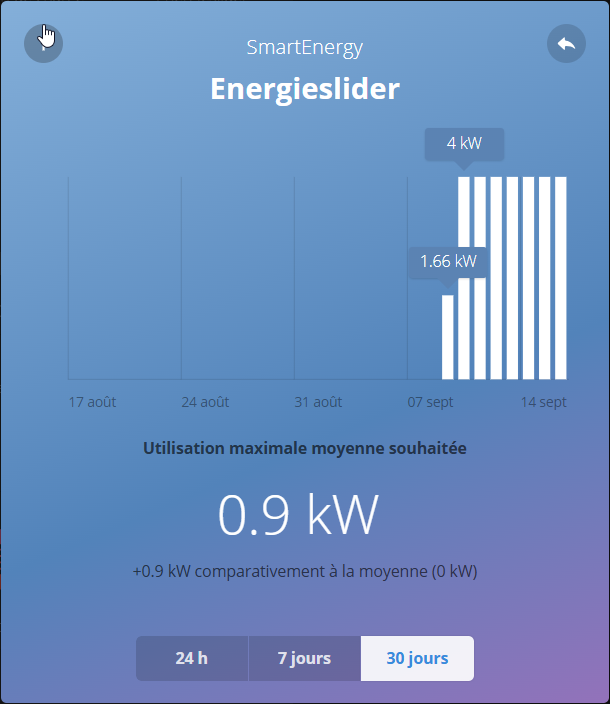

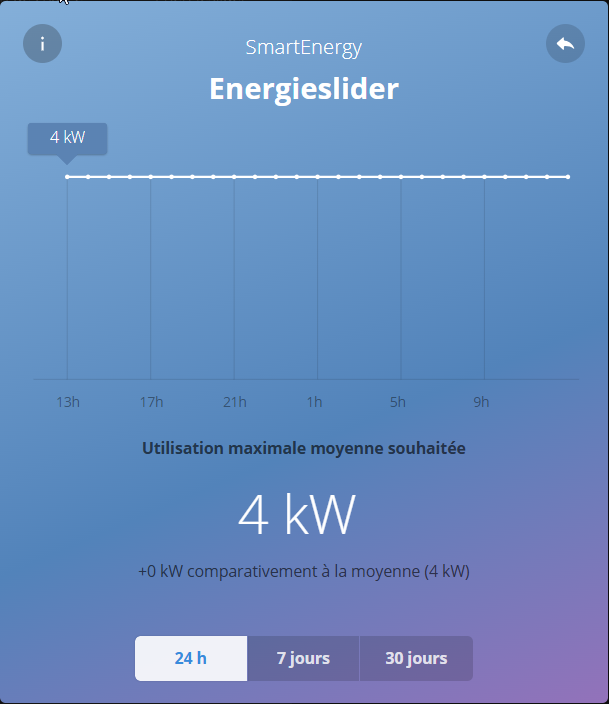

¶ Historique

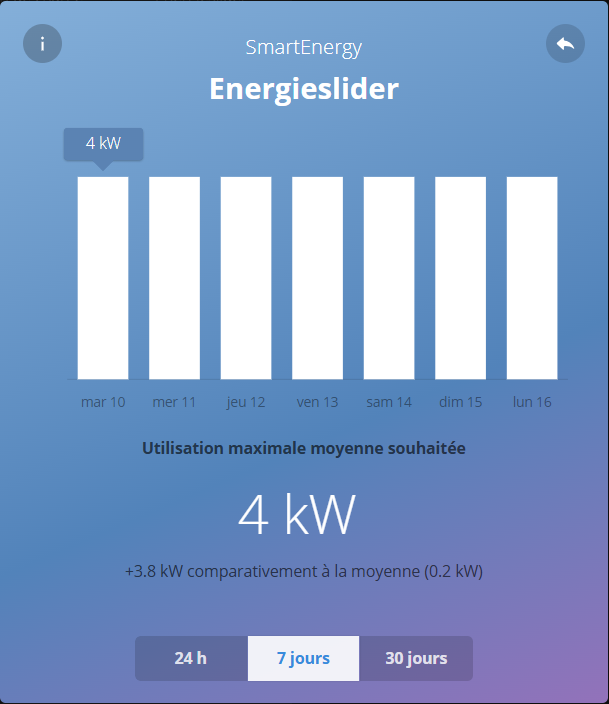

Vous pouvez également consulter un graphique pour cette fonction :

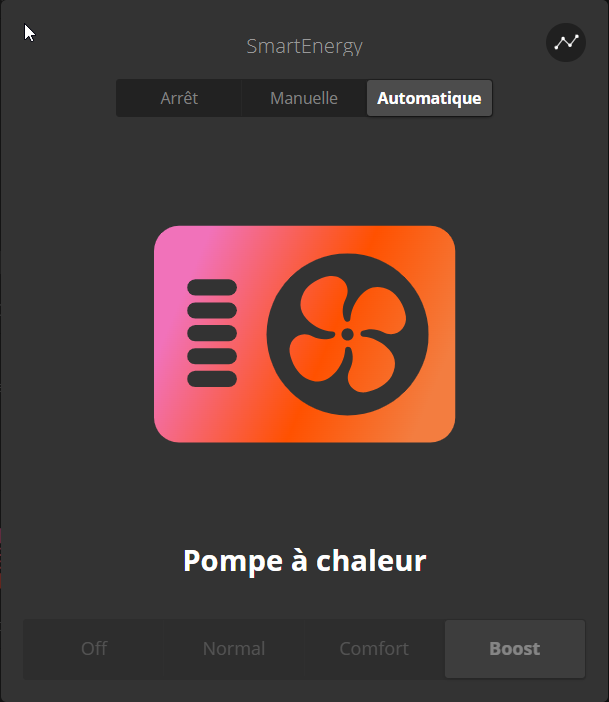

¶ Commande de pompe à chaleur
La pompe à chaleur peut être contrôlée automatiquement par le module via les contacts Smart Grid.
La commande automatique fonctionne comme suit : si l'injection est suffisante, la logique du module passe la pompe à chaleur en mode Confort ou Boost pour stocker l'énergie supplémentaire et ainsi augmenter l'autoconsommation. En cas de forte consommation, la commande tient compte du curseur d'énergie pour forcer l'arrêt de la pompe à chaleur à certains moments. Ainsi, la puissance maximale définie est respectée et le pic de quart d'heure reste sous contrôle.
La pompe à chaleur peut également être placée manuellement dans un autre état. Le mode manuel passe automatiquement en mode automatique après 2 heures pour éviter une éventuelle perte de confort.
Les 4 états ont une consommation différente dans le simulateur :
- Le mode Off consomme 0 kW (relais 1 éteint, relais 2 allumé)
- Le mode Normal consomme 1 kW (relais 1 éteint, relais 2 éteint)
- Le mode Confort consomme 2 kW (relais 1 allumé et relais 2 éteint)
- Le mode Boost consomme 3 kW (relais 1 et relais 2 allumés)

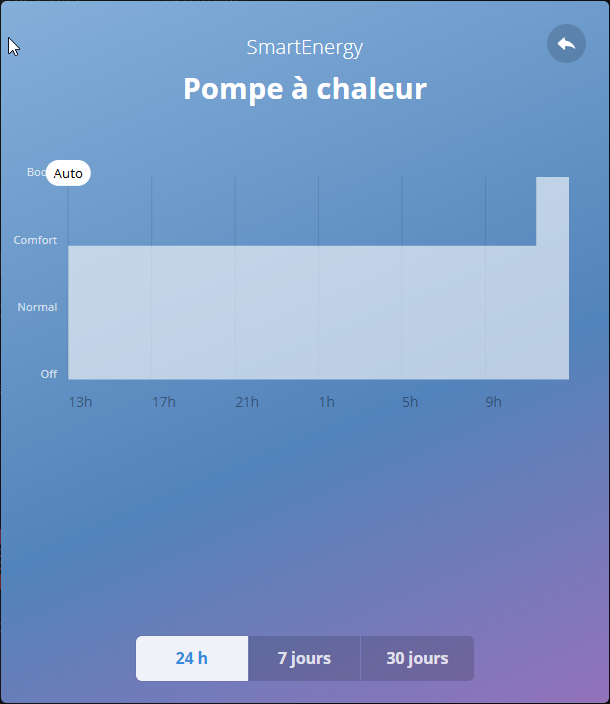

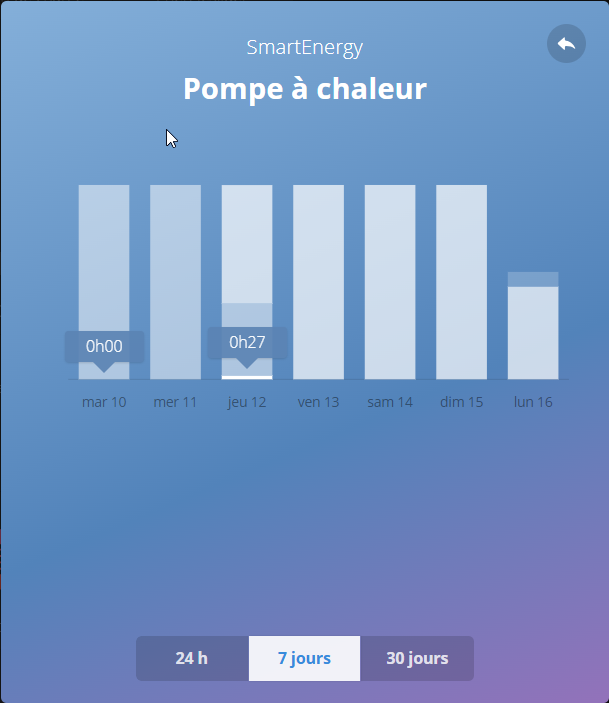

¶ Historique

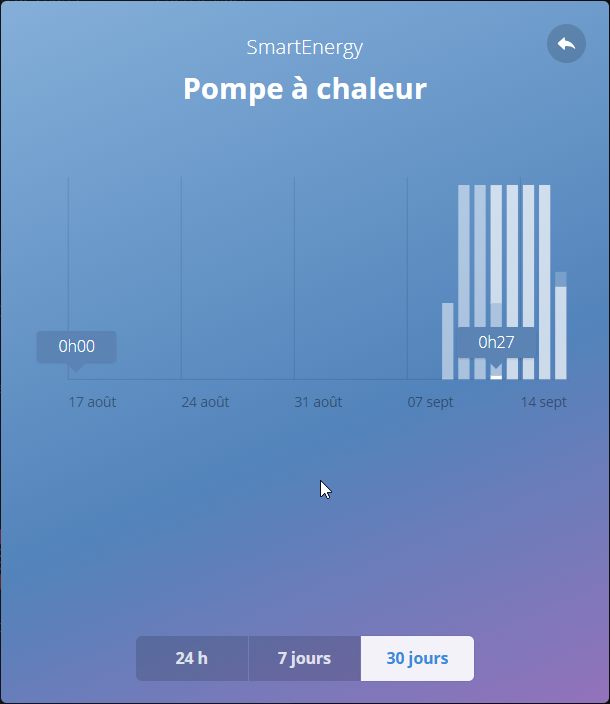

Vous pouvez également consulter un graphique pour cette fonction :
¶ Commande de borne de recharge
Luqas recharge votre voiture de manière optimale en utilisant l'énergie solaire, les tarifs les plus bas (tarif double ou tarif dynamique) et en tenant compte de votre curseur d'énergie. Ainsi, il minimise votre consommation de pointe, améliore l'autoconsommation et maximise la charge aux tarifs les plus bas.

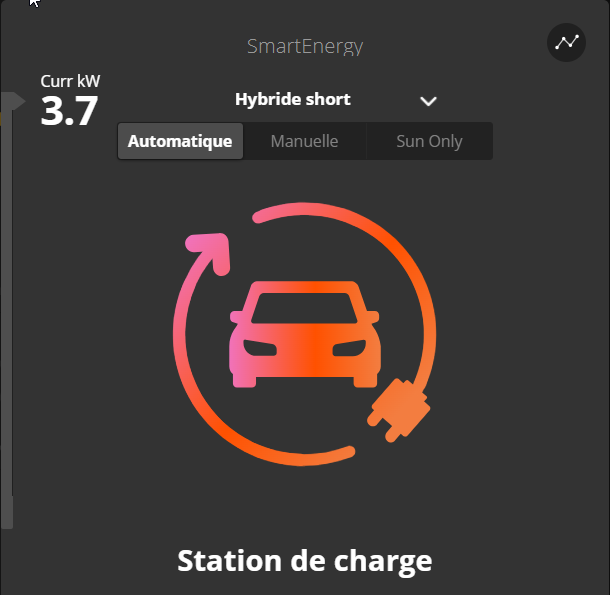

Le câble de charge autour de l'icône de la voiture s'allume lorsque la voiture est connectée. Lorsque la voiture est en cours de chargement, l'icône de la voiture elle-même devient verte (en charge à faible vitesse), orange (en charge à vitesse modérée) ou rouge (en charge à pleine puissance selon la borne de recharge).

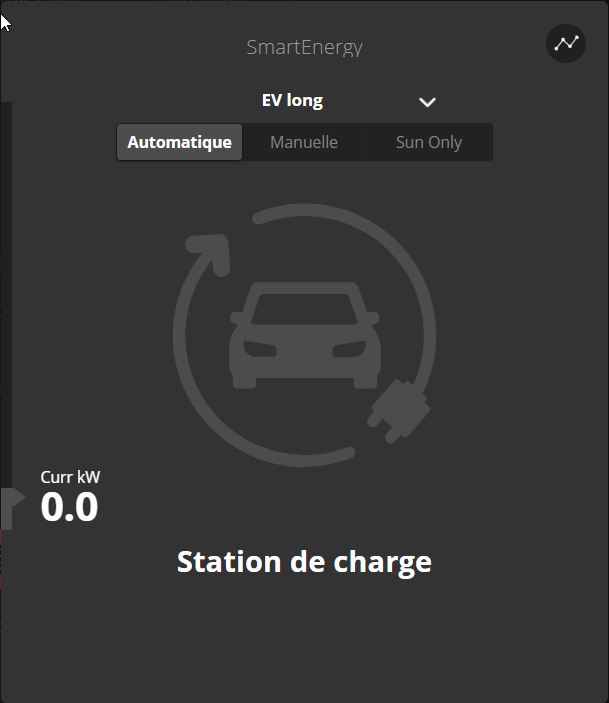

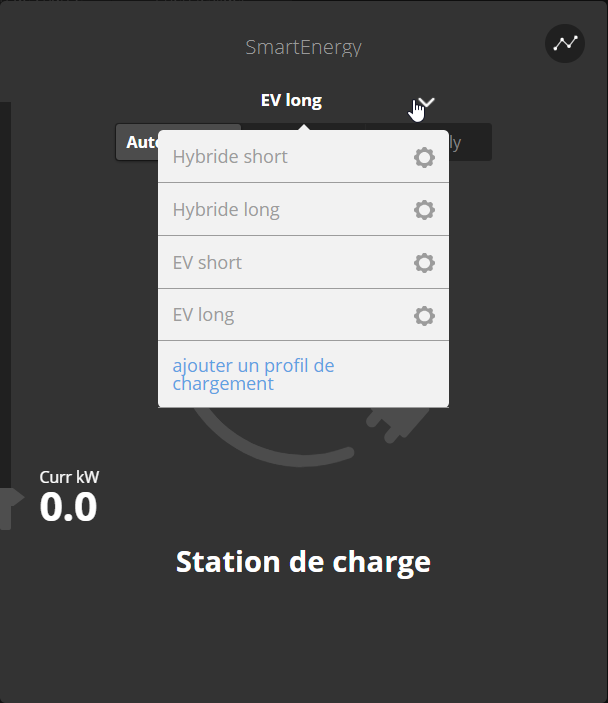

Dans le menu de détails, vous pouvez ajuster le profil de charge souhaité et le mode de charge actif.
Chargement automatique : La voiture se charge selon le profil de charge choisi, avec un nombre de kilomètres prédéfini dans la durée définie, en optimisant le temps de charge en fonction du tarif. Le parfait équilibre entre confort et efficacité énergétique.

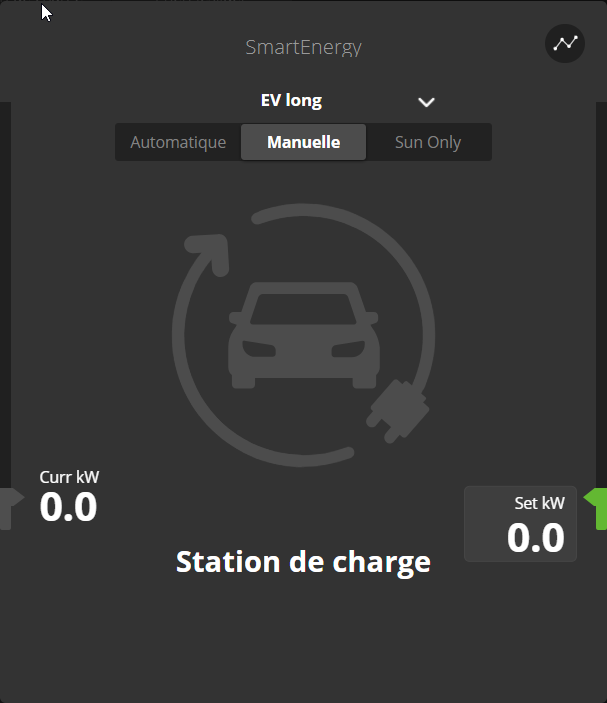

Vous pouvez contrôler la borne de recharge manuellement.
Réglez vous-même la vitesse de charge. Rechargez la voiture à une vitesse fixe et optez pour un confort maximal !
Par exemple, lorsque beaucoup de chargement doit être effectué en peu de temps. Vous pouvez choisir entre Bas - Normal - Élevé. Vous pouvez régler la valeur manuellement en balayant vers le haut ou vers le bas.
Le mode manuel passe automatiquement en mode automatique après 6 heures.
Sun Only : Chargez la voiture uniquement à l'aide de l'énergie solaire. Le processus de charge ne commence que lorsque suffisamment d'énergie solaire est disponible - la clé pour un chargement énergétique efficace.

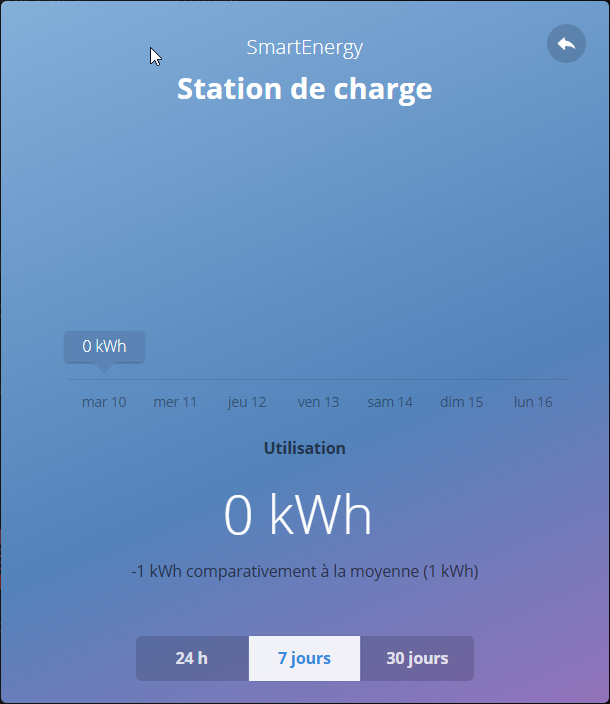

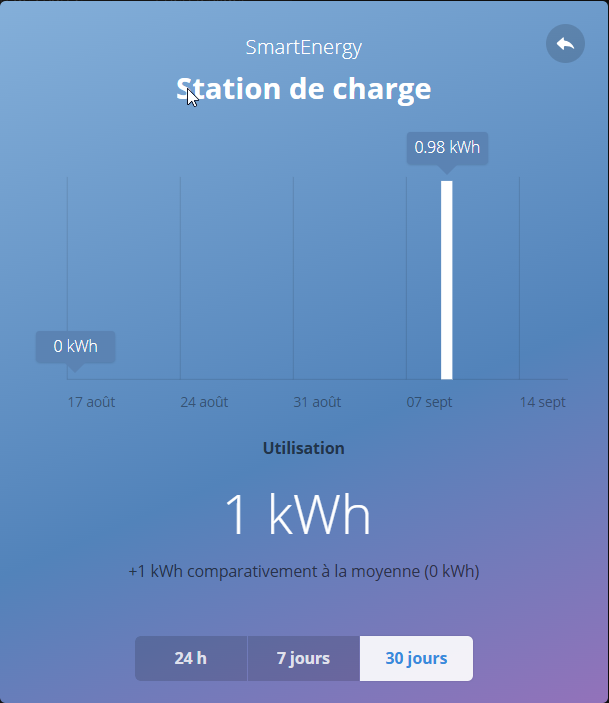

¶ Historique

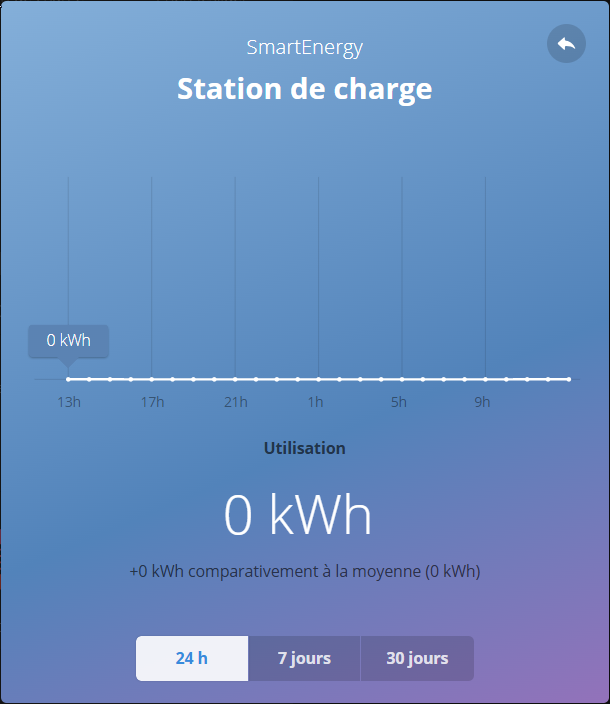

Vous pouvez également consulter un graphique pour cette fonction :
¶ Simulateur Luqas
Le lien du simulateur est https://luqasschoolXXX.qbus.be/ui. Là où il y a XXX, vous devez entrer un numéro. Ce numéro se trouve dans l'adresse e-mail qui vous a été fournie.

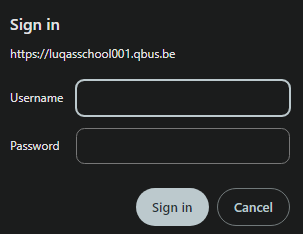

Une fois cela fait, le site vous demandera de vous connecter. Entrez l'adresse e-mail fournie comme nom d'utilisateur, ainsi que le mot de passe.

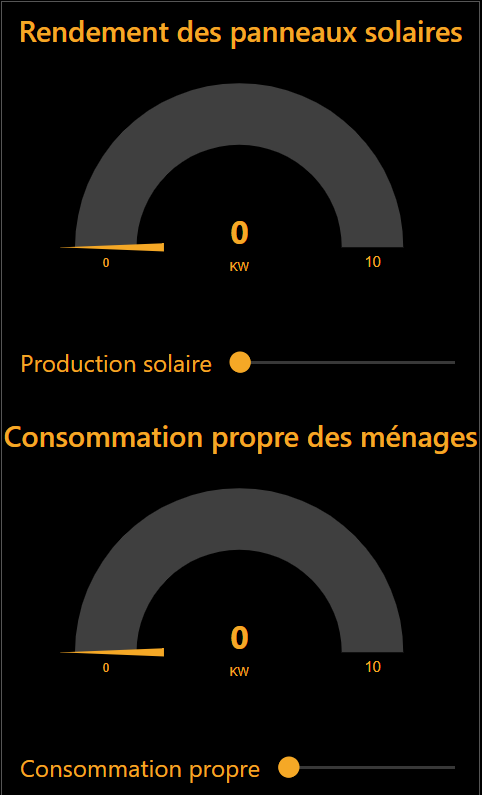

¶ Fonctionnement du simulateur Luqas
Dans le simulateur, vous verrez deux curseurs. Le curseur en haut contrôle la production d'énergie solaire virtuelle. Plus vous produisez d'énergie solaire, plus l'aiguille de la puissance instantanée penchera vers la gauche.
Le deuxième curseur contrôle la consommation domestique virtuelle. Si vous déplacez ce curseur vers la droite, votre consommation virtuelle augmente. Vous verrez alors l'aiguille de la puissance instantanée pencher vers la droite.

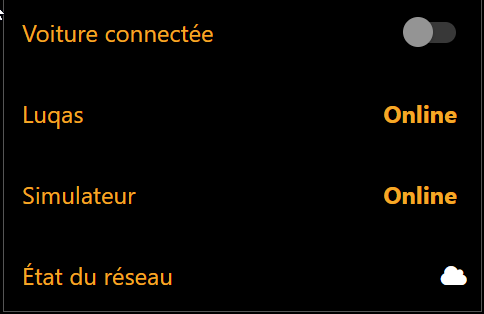

Vous pouvez cocher l'option "voiture connectée". Cela signifie que la voiture est virtuellement connectée et peut commencer à se charger.
Il y a également des informations supplémentaires pour indiquer si le module Luqas et le simulateur sont en ligne ou non.
Le statut du réseau fournit aussi des informations. Toutes les 3 secondes, ce symbole change de couleur. Les couleurs alternent entre vert et rouge. Si le symbole reste figé pendant plus de 3 secondes, cela signifie qu'il n'y a plus de connexion Internet.

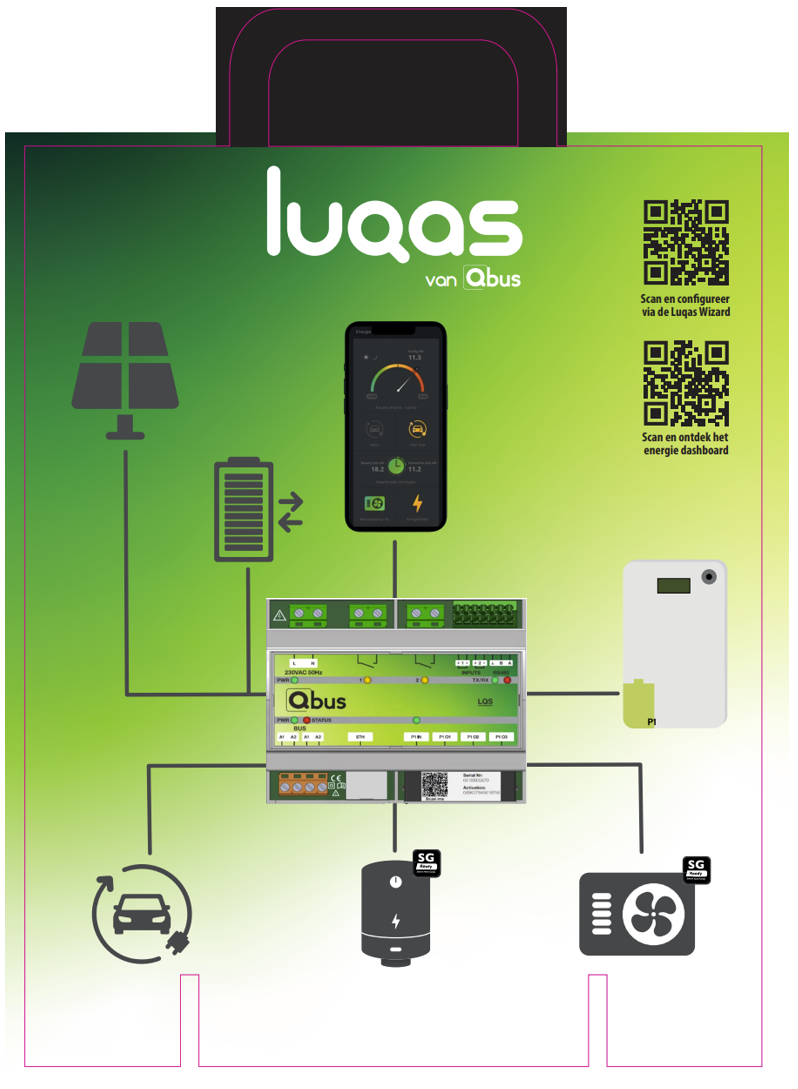

¶ Fonctionnement du panneau de démonstration

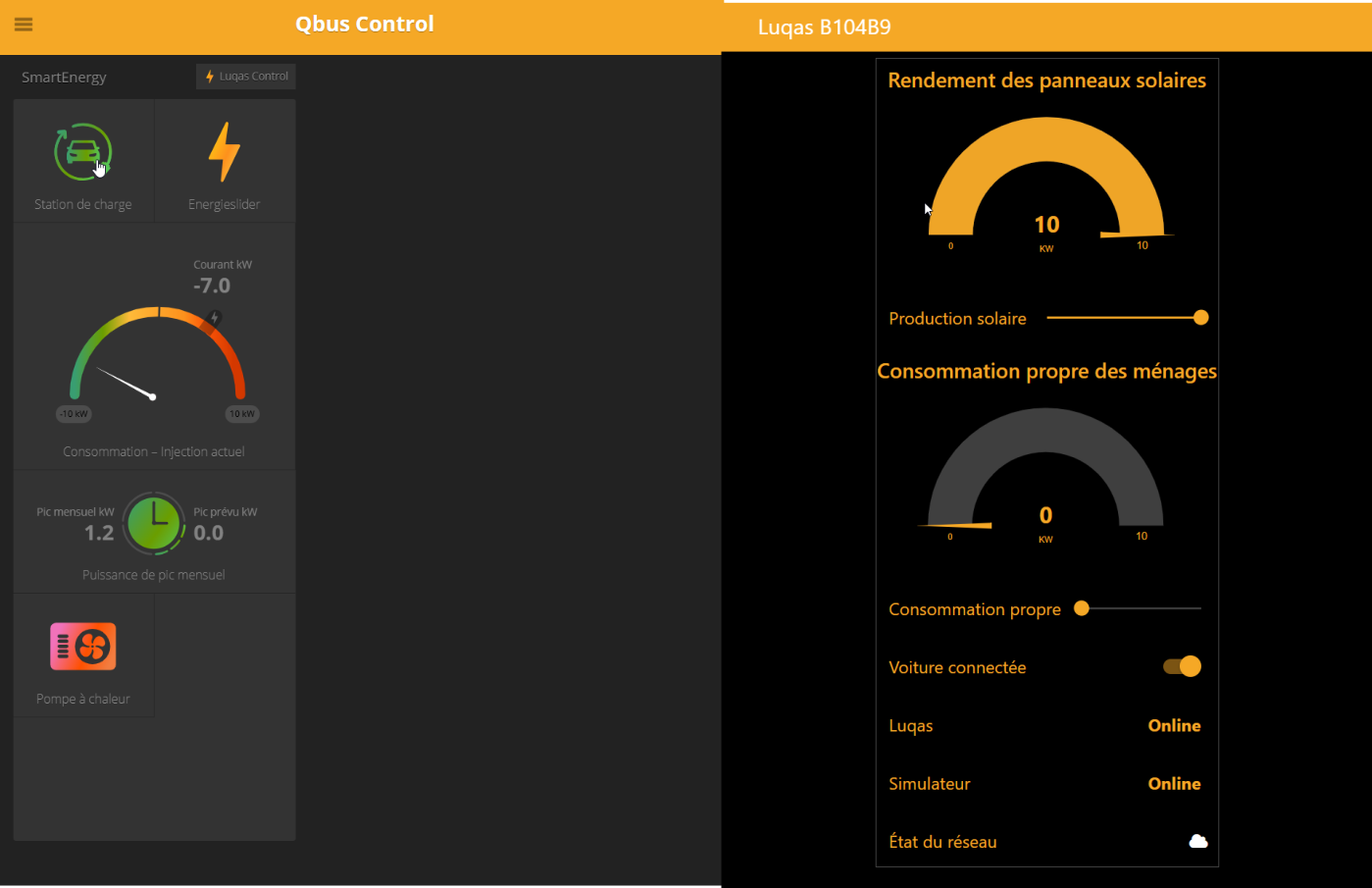

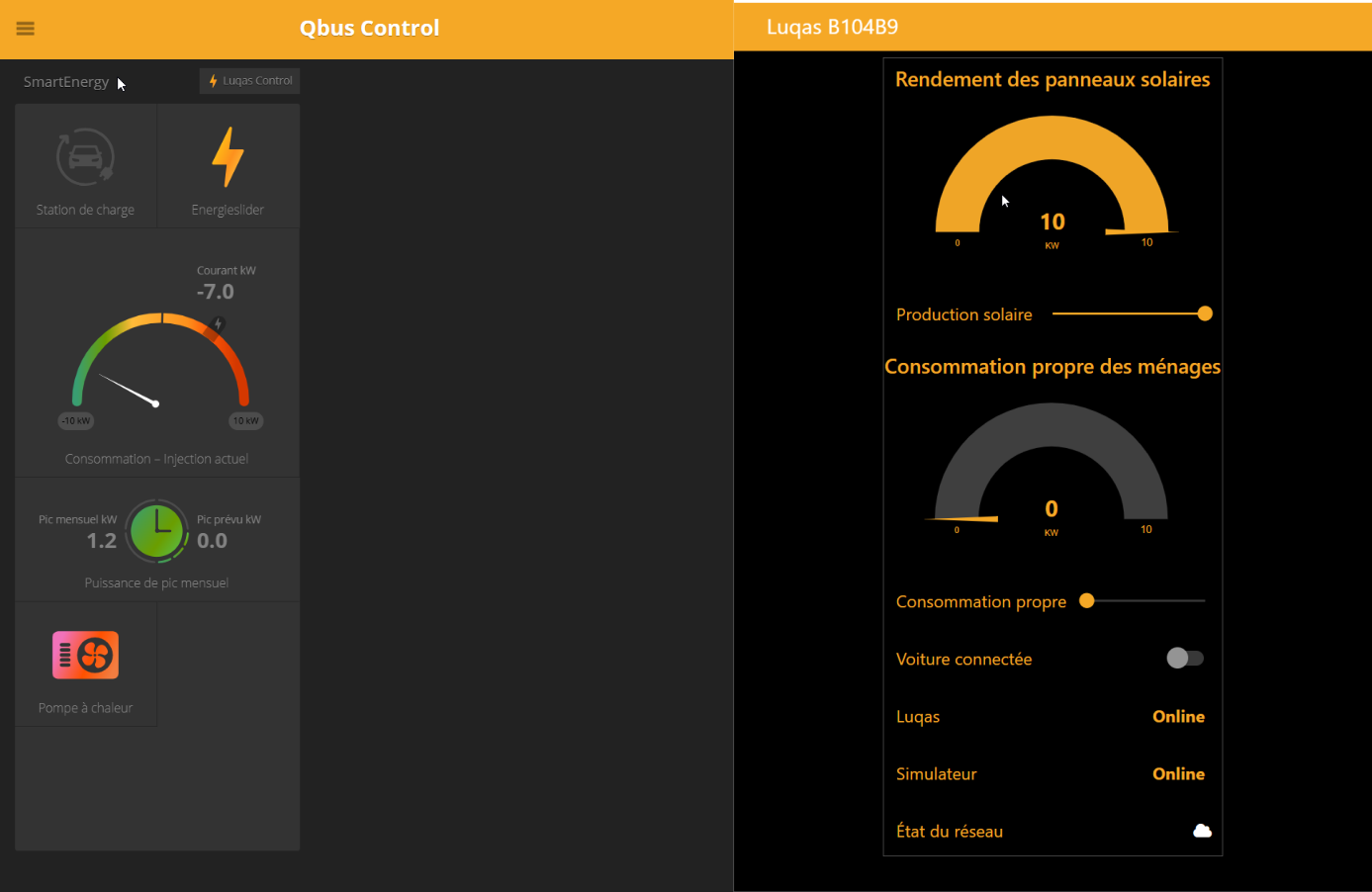

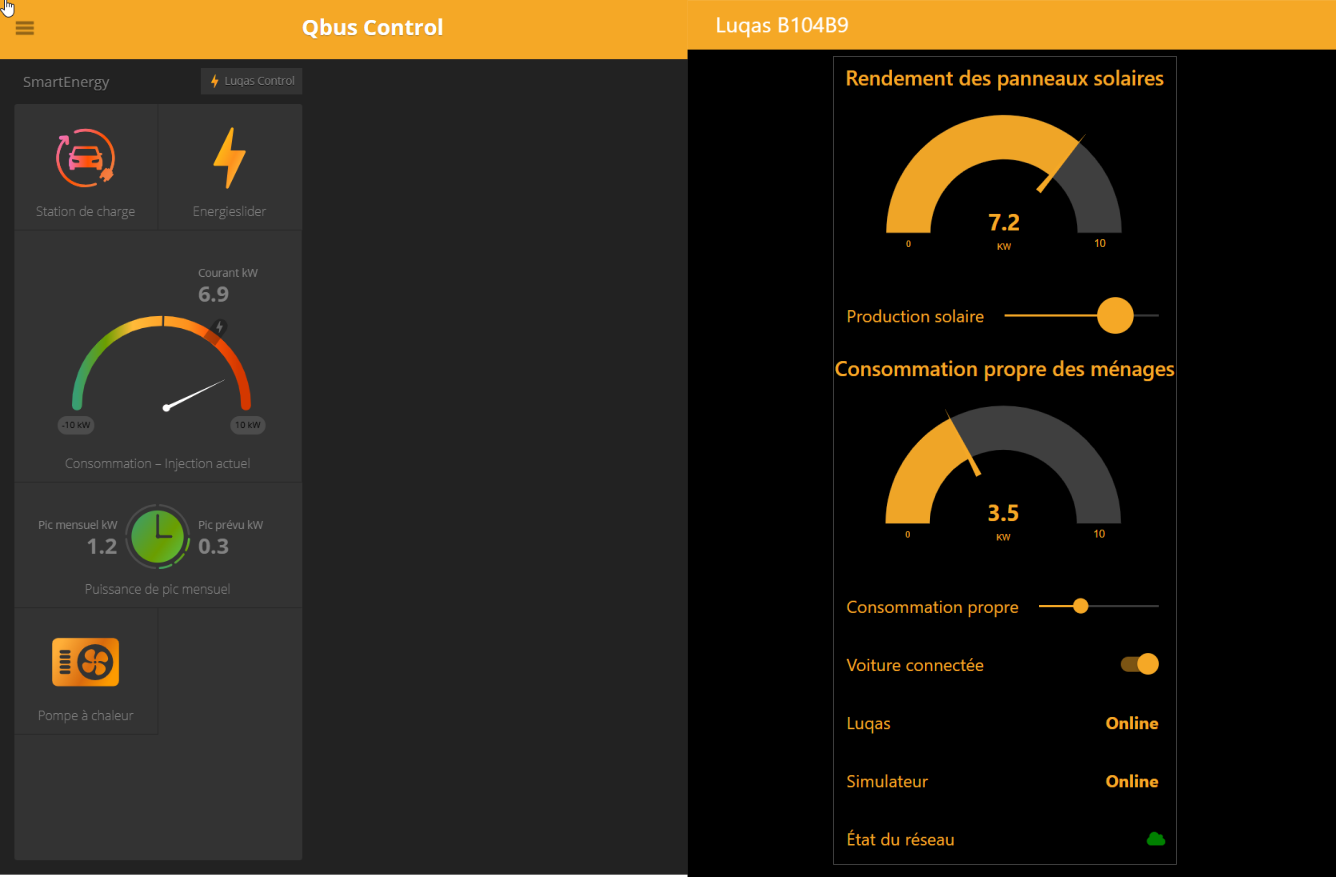

Pour avoir une vue d'ensemble claire, il est préférable d'ouvrir 2 onglets et de les placer côte à côte, comme sur la photo ci-dessous. Comme illustré sur la photo, le curseur de la production est positionné complètement à droite. Le simulateur va fournir une production de 10 kW au module Luqas.
Sur le côté gauche de la photo, vous pouvez voir que la puissance instantanée est négative, à -7,1 kW. Cela signifie que nous avons un excès d'énergie. Actuellement, la pompe à chaleur est en mode Boost.
Si vous activez la connexion de la voiture, le statut de la voiture change. La voiture commence à se charger. Le statut de la pompe à chaleur change également. La pompe à chaleur ne fonctionne plus en mode Boost, mais passe en mode Confort. Cela est dû au fait que la voiture demande maintenant beaucoup de puissance.
Si vous déplacez le curseur de la puissance domestique vers la droite, la production des panneaux solaires diminue. Ensuite, le statut de la pompe à chaleur et de la voiture change pour économiser de l'énergie.
**Attention, les statuts ne changent pas immédiatement. Le statut de la pompe à chaleur change toutes les minutes. **
¶ Dépannage
¶ Le tableau de démonstration ne fonctionne pas.
- Vérifiez si l'alimentation est bien branchée.
- Débranchez le câble puis rebranchez-le pour pouvoir effectuer une réinitialisation.
¶ La borne de recharge ne fonctionne pas
- Vérifiez si le port P1 est correctement connecté. Pour les simulateurs, le câble P1 doit être branché sur P1 O1, P1 O2 ou P1 O3. Pour le Luqas, le câble P1 doit être branché sur P1 IN. Si l'un des P1 Ox ne fonctionne pas, assurez-vous que le câble P1 est connecté à un autre P1 Ox.
- Essayez de pinguer le simulateur avec l'invite de commande. L'adresse IP du simulateur est 192.168.125.50. Pour le module Luqas, l'adresse IP est 192.168.125.51.
¶ Les relais ne commutent pas
- Assurez-vous que les câbles sont correctement connectés au simulateur et au Luqas. Pour le module Luqas, les câbles doivent être connectés aux relais et pour les simulateurs aux entrées. Vérifiez également que les câbles n'ont pas été inversés.
¶ Le simulateur ne répond pas à Qbus Control
- Vérifiez sur le site du simulateur. Si le symbole de l'état du réseau reste de la même couleur pendant plus de 3 secondes, cela signifie que vous n'avez pas d'accès à Internet.
- Essayez de pinguer le simulateur avec l'invite de commande. L'adresse IP du simulateur est 192.168.125.50. Pour le Luqas, l'adresse IP est 192.168.125.51.
¶ Qbus Control ne fonctionne pas
- Vérifiez si le câble Ethernet est bien connecté. Si les voyants LED s'allument au niveau du port Ethernet, cela signifie qu'il est bien connecté.
- Vérifiez sur l'App ou sur le site web s'il n'y a pas de travaux prévus à ce moment-là.
- Si un abonnement est demandé, contactez notre service support.
- S'il n'y a pas de connexion wifi, essayez de vous connecter avec une connexion filaire au lieu du wifi.
- Vérifiez les étapes dans la section "Avant de commencer..."
Si les problèmes persistent, contactez le service support.
